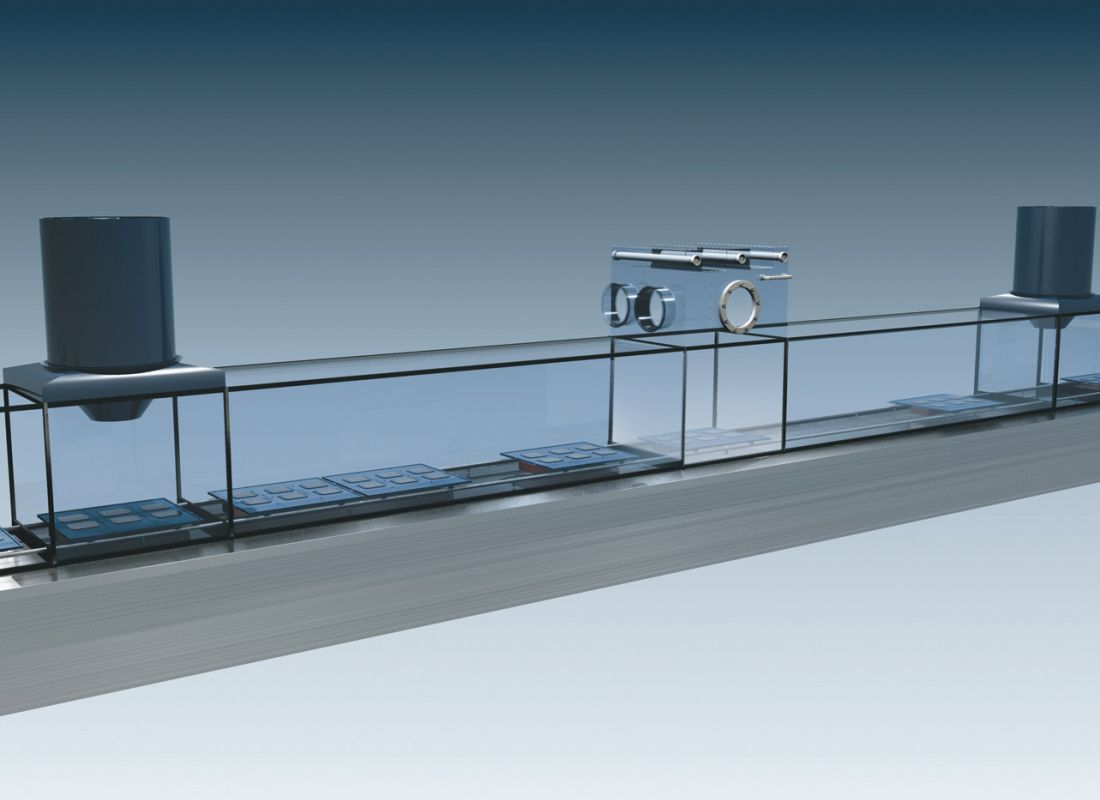

Ob waferbasierte Solarmodule oder Module in Dünnschichttechnik – die Fertigung dieser Produkte ist ein extrem sensibler und komplexer Prozess, der eine ganze Reihe von Bearbeitungsschritten umfasst und höchste Ansprüche an den Materialtransport vor, innerhalb und nach den einzelnen Bearbeitungsstationen stellt. Die Glasplatten sind nicht nur relativ großflächig und sehr zerbrechlich, sondern auch äußerst empfindlich gegen Verschmutzungen. Deshalb hat Bosch Rexroth ein spezielles Transfersystem entwickelt, das diesen hohen Anforderungen gerecht wird und sich durch hohe Wirtschaftlichkeit auszeichnet.
-
Anwendung und Vorteile
Gewicht
Bis 120 kg – Das Bosch TS2 pv ist in der Lage, auch schwerere Module zu transportieren, ohne die Belastungsgrenzen zu überschreiten, was es ideal für den Umgang mit großformatigen Solarmodulen macht.
Individuelle Systeme schnell und kostengünstig realisiert
Das System bietet hohe Flexibilität und Anpassungsfähigkeit an spezifische Anforderungen der Produktionslinie, was schnelle Anpassungen und Implementierungen ermöglicht.
Schonender Materialfluss
Durch die sanfte Handhabung der Glasplatten und das stoßfreie Fördern werden Risse oder Beschädigungen am empfindlichen Material vermieden, was zu einer höheren Ausbeute und geringeren Produktionskosten führt.
Geringe Korrekturen der Endposition der Solarmodule auf der Bandstrecke
Dank präziser Steuerungssysteme werden minimale Anpassungen an den Positionen der Solarmodule benötigt, was eine hohe Wiederholgenauigkeit und Qualität garantiert.
Transport von bis zu 160 °C heißen Glasplatten
Das System ist auf hohe Temperaturen ausgelegt und kann heiße Glasplatten ohne Beeinträchtigung des Transportprozesses bewegen, was es für den direkten Einsatz nach thermischen Prozessen in der Solarmodulfertigung geeignet macht.
Bis zu 5 Spuren, individuell auf die Größe des Solarpanels angepasst
Die flexiblen Spurenanordnungen bieten maximale Anpassungsfähigkeit an verschiedene Modulgrößen und Produktionsanforderungen, wodurch der Materialfluss effizient und gleichzeitig schonend gestaltet wird.
-
Branchen
-
Solarmodulfertigung

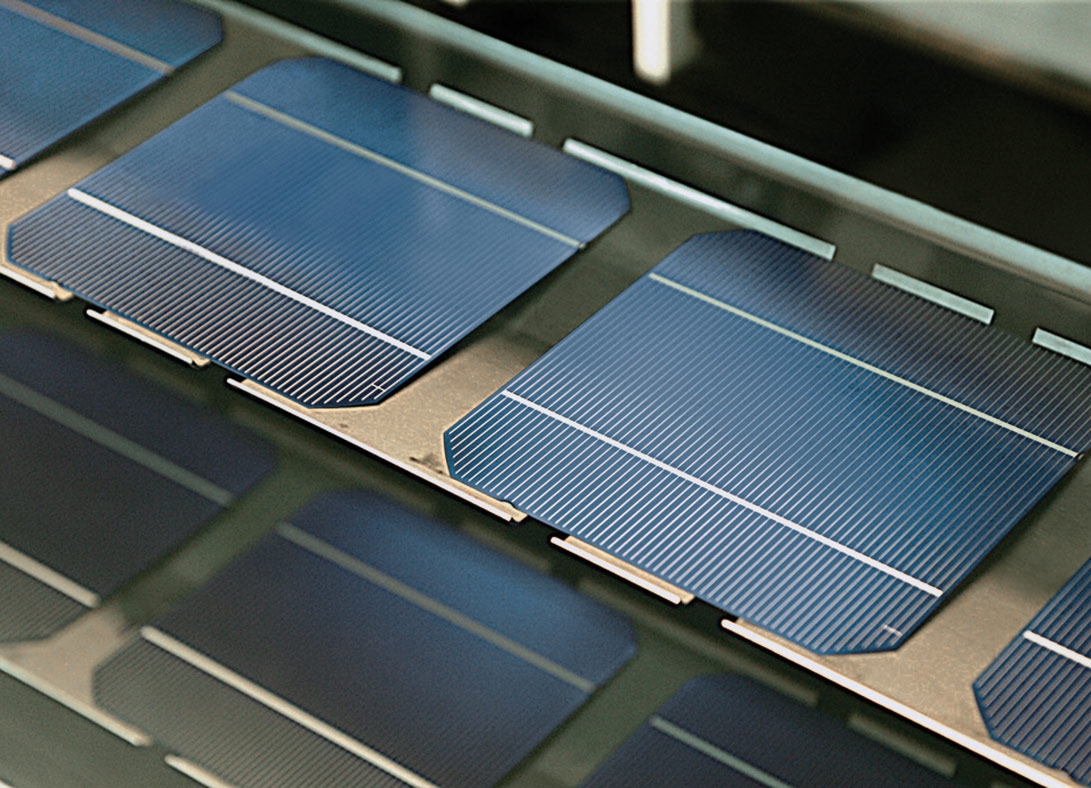

Das Bosch TS2 pv ist besonders in der Produktion von waferbasierten und Dünnschicht-Solarmodulen unverzichtbar, da es für einen stoßfreien, effizienten Transport und eine präzise Handhabung der empfindlichen Glasplatten sorgt.
-
Reinraumumgebungen
In der Solarmodulherstellung ist die Sauberkeit der Produktionsumgebung entscheidend für die Produktqualität. Das Bosch TS2 pv wurde speziell für den Einsatz in Reinräumen konzipiert und erfüllt die Anforderungen an die Reinraumtauglichkeit. Dies verhindert, dass Staub oder andere Verunreinigungen die Solarmodule während des Fertigungsprozesses beeinträchtigen. Weitere Prozesse, die eine Reinraumumgebung erfordern sind zum Beispiel die Halbleiterfertigung (Chipproduktion), die Pharmazeutische Produktion (z.B. Impfstoffe, sterilisierte Medikamente), die Fertigung von medizinischen Geräten und Implantaten (z. B. Herzschrittmacher) oder chirurgischen Instrumenten, die Nanotechnologie und Mikrosystemtechnik (MEMS) und die Optische Fertigung (z.B. Linsen, Laser)
-
Produktionslinien mit hohen Anforderungen an Temperaturstabilität
Da das System auch bei hohen Temperaturen bis zu 160 °C effizient arbeitet, eignet es sich hervorragend für Prozesse, bei denen die Glasplatten während oder nach thermischen Verfahren transportiert werden müssen, etwa nach der Laminierung oder Beschichtung.
Technische Daten
-
Werkstückmasse
bis zu 120 kg
-
Werkstückgröße
bis 3000 mm Panelbreite
-
Werkstücktemperatur
max. 160 °C
-
Fördermedium
Zahnriemen
-
Fördergeschwindigkeit
6/9/12/15/18/21/36 m/min
-
Streckenlast
max. 120 kg / Strecke
-
Ausführung
bis zu 5 Spuren parallel
-
Qualität und Zuverlässigkeit
Das TS2 PV von Bosch bietet eine herausragende Qualität und Zuverlässigkeit, die speziell für die anspruchsvollen Bedingungen der Solarindustrie entwickelt wurde. Die robuste Konstruktion und die hochwertigen Materialien garantieren eine lange Lebensdauer und einen stabilen Betrieb, auch unter extremen Bedingungen. Das System minimiert die Notwendigkeit für häufige Wartungsmaßnahmen und reduziert dadurch die Betriebskosten.
Die Reinraumtauglichkeit des Systems stellt sicher, dass während des gesamten Produktionsprozesses keine Verunreinigungen auftreten, die die Qualität der Solarmodule beeinträchtigen könnten. Dies trägt zu einer konstant hohen Produktqualität bei und sorgt dafür, dass die Fertigungsergebnisse den strengen Anforderungen der Solarindustrie gerecht werden.
Das TS2 Bosch ist somit nicht nur eine wirtschaftliche, sondern auch eine hochpräzise und zuverlässige Lösung für die Solarindustrie. Es ermöglicht eine schnelle und effiziente Fertigung von Solarmodulen unter Einhaltung der höchsten Qualitätsstandards und trägt dazu bei, die Produktionskosten zu senken und die Produktivität zu steigern.
